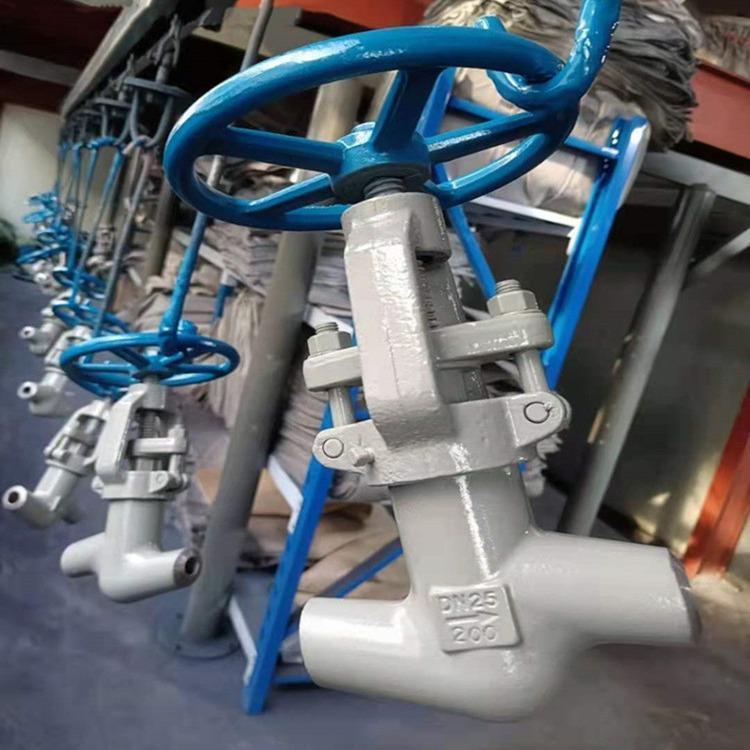

淺談KJ61Y抗沖刷截止閥
陜西航天泵閥科技集團有限公司是以研發、生產、銷售及服務為一體的高新技術型化工閥門生產企業,專業生產鍛造球閥、三通球閥、清管閥、料漿閥、石油化工設備等產品,閥門品種齊全,在行業內率先通過ISO9001,CE國際認證等,并在各領域投入使用,用戶對我公司閥門產品高度認可,咨詢熱線:400-1800-803
【工作原理】截止閥,也叫截門,是使用最廣泛的一種閥門,它之所以廣受歡迎,是由于開閉過程中密封面之間摩擦力小,比較耐用,開啟高度不大,制造容易,維修方便,不僅適用于中低壓,而且適用于高壓。
截止閥的閉合原理是,依靠閥杠壓力,使閥瓣密封面與閥座密封面緊密貼合,阻止介質流通。
截止閥只許介質單向流動,安裝時有方向性。截止閥的結構 長度大于閘閥,同時流體阻力大,長期運行時,密封可靠性不強。
【主要參數】
公稱壓力:PN1.0-25.0Mpa,150Lb-2500Lb工作溫度:-40-600℃公稱通徑:DN15-600mm連接方式:法蘭,螺紋,對焊,承插焊,NPT材質:PVC,ABS,RPP,304,316,304L,316L,WCB,CF3,CF8,CF3M,CF8M,鑄鋼,球墨鑄鐵,鍛鋼,不銹鋼,銅等。
【結構特點】
1、閥門采用直通式結構。2、為避免在使用過程中,介質對密封副的高速沖刷,密封度采用雙閥座結構,先節流并阻斷贓物,在利用節流后的介質使密封面得到自清潔,從而徹底解決了在閥門關閉時,由于較臟的介質壓在閥座密封面上,使閥門產生泄露和使用壽命短的問題。3、公稱通徑DN≤50mm的抗沖刷截止閥閥體與閥蓋的連接是夾箍銷軸式連接、DN65以上的抗沖刷截止閥的閥體與閥蓋的連接采用自密封式法蘭連接形式。這兩種結構都具有拆、裝方便、安全可靠。4、閥門兩端支管為焊接連接。5、閥座、閥瓣密封面均采用進口鈷基硬質合金堆焊而成。密封面具有硬度高,耐磨擦,抗擦傷等特點。6、采用氮化鋼作為閥桿材料,使之滲氮后的閥桿表面硬度高、耐磨、抗擦傷,同時具有防腐蝕,使用壽命長的特點。
【主要用途】
抗沖刷截止閥安裝在汽輪機疏水、給水疏水、加熱器疏水、鍋爐疏水、過熱器疏水、對空排汽、水冷壁下聯箱排污、包墻疏水等管道和容器上,作為啟閉裝置。該系列閥門改變了傳統截止閥的結構形式,采用高壓差節流套筒式結構。具有抗沖刷性強、操作輕松、使用壽命長、閥內件能拆、維修成本低等特點。
【標準與規范】
設計與制造 |
結構長度 |
焊接端 |
壓力-溫度等級 |
試驗與檢驗 |
JB/T3595 ASME B16.34 DL/T531 |
JB3595 ASME B16.34 GB/T15188.1 |
JB/T3595 ANSI B16.25 |
JB/T3595 ASME B16.34 |
JB/T3595 API 598 |
【注意事項】
1、本閥門只作為全開或全關使用,不能作為調節閥使用。2、傳動部位應保持清潔,定期加注潤滑油。3、開啟或關閉應用于手輪或電動裝置,盡量不借助杠桿或其他工具。4、介質流向為高進低出(倒流),安裝時保證介質流向與閥體上流向箭頭方向一致,切勿裝反。5、閥門可安裝在管道上的任何位置,同時根據介質的溫度選擇碳鋼或合金鋼材料的閥門。
