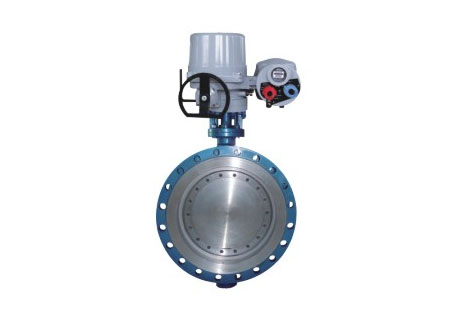

三維、調節型、雙向金屬硬密封蝶閥
多層次硬密封蝶閥系列產品，我公司新開發的長壽命、節能型高性能蝶閥。其結構采用三維偏心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。
訂購熱線：400-1800-803
產品特點
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無摩擦、運動件無干涉，根據不同工況要求密封材料選擇得當，從而使得蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1開啟力矩小，靈活方便，省力節能；
2三維偏心結構，使蝶板越關越緊，其密封性能可靠；
3根據工況要求耐高壓、耐腐蝕、耐磨損、使用壽命長等。

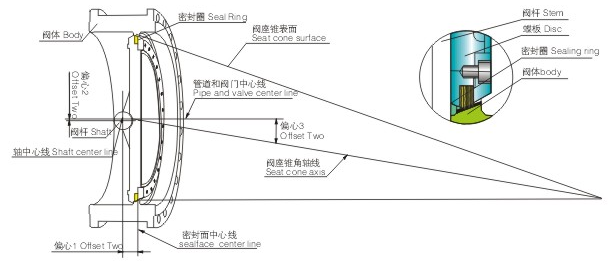

三偏心幾何圖

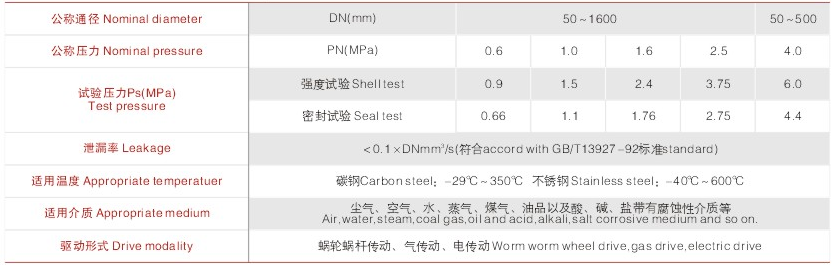

主要技術參數

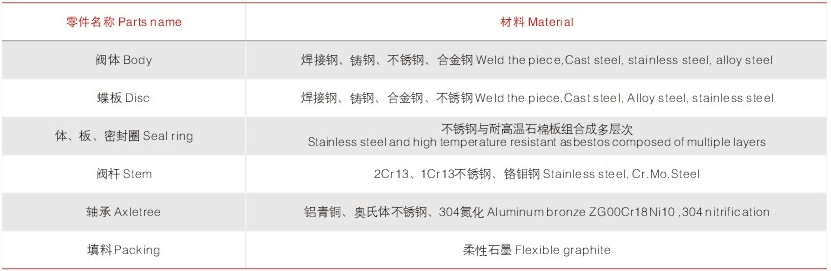

主要零件材質
- 日標對夾式、法蘭式偏心硬密封蝶閥
- D373H-10K、20K和D343H-10、20K系列蝶閥的主要結構特征為對夾式和法蘭式三偏心硬密封形式，閥座密封圈采用彈性密封和軟硬兼容的多層次密封兩種結構，其密封性能可靠，確保開啟時蝶板不接觸密封座，清除了密封座不均勻負載，延長了使用壽命，確?？煽康拿芊庑阅?，具有耐高溫、耐磨損、耐腐蝕等優點。廣泛應用于石油、化工及工業環保水處理、高層建筑、給排水等管道上。
- 美標三偏心蝸輪蝸桿傳動凸耳對夾式蝶閥
- 美標三偏心蝸輪蝸桿傳動凸耳對夾式蝶閥的蝶板安裝于管道的直徑方向，閥門連接在兩管道法蘭之間，結構簡單、體積小、重量輕。耳對夾式蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。
- 金屬硬密封蝶閥
- 金屬對金屬彈性硬密封結構是將裝在閥座上的一種結構形式。J型環用壓板壓住，并用螺栓固定，J形環的兩面分別有密封性能很好且耐高溫、高壓的密封圈，并有一定的余量，可以通過調節J形環的位置，使得閥門在使用一段時間后不因磨損而泄露。該閥門適用中、高壓管路系統。
