一、產品簡介:

 TG4X雙關雙斷閥又稱雙密封旋塞閥、雙密封導軌閥、雙重密封閥、板式DBB閥、DBB旋塞閥、將軍閥。適用于易燃、易爆、易揮發、劇毒等條件苛刻的環境,能滿足防水、防爆(dⅡBT4 級),廣泛使用于石油、化工、天然氣、電力、軍工等領域,適用于介質有航空煤油、原油、輕質油、天然氣、液化氣、管道煤氣、化工介質,作為截斷介質的理想裝置。該閥的成功開發填補了國內空白。

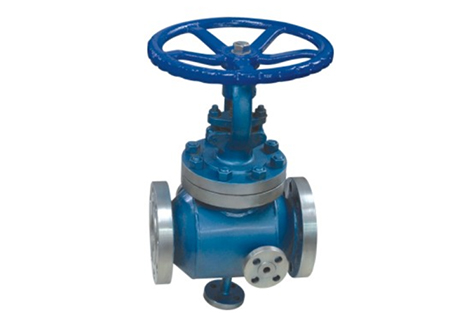

圖片1


二、詳細說明:

TG4X雙關雙斷閥具有結構簡單、啟閉輕松、使用壽命長、結構緊湊、體積小、安裝方向不受影響等特點。在全開的狀態下,塞子的通道閥體的通道對齊,能保證理想的較低壓力降。轉動手輪塞子朝閥門的方向轉動,同時帶動閥片轉動90度,當繼續轉動手輪,塞子將會下壓,使閥門向兩側張開,閥片將緊緊的壓在閥座上,使閥門關閉;當手輪向反方向轉動時,首先使塞子向上運動,使閥片脫離閥座,繼續轉動手輪,使塞子帶動閥片轉動 90 度,較后塞子的通道于閥體的通道對齊,使閥門處于全開的狀態。閥門關閉時,先旋轉閥門的手輪,將旋塞及密封滑片旋轉90°,然后旋塞向下移動,隨著旋塞的運動時推動將軍閥密封滑片向閥體內腔封面,直至彈性密封圈被均勻地擠壓到閥孔上下端,形成密封。雙密封導軌閥適用于Class150~Class1500、PN16~PN160的各種管路上,用于截斷或接通管路中的介質,選用不同的材質。雙密封導軌閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。雙密封導軌閥的驅動方式為手動、蝸輪傳動、氣動或電動。雙密封導軌閥一般采用法蘭連接,也可采用對焊連接。

三、產品特點:

1.閥門在開關過程中,閥體密封面與滑片密封面沒有任何接觸,因此,密封面無摩擦、磨損、閥門的使用壽命長,開關力矩?。?/span>

2.閥門在維修時,不需將閥門從管線上折下,只需將閥門底蓋折開,調換一對滑片即可,維修十分方便;

3.雙密封導軌閥的閥體及旋塞為縮徑;

4.閥體內腔鍍有硬鉻,密封區域堅硬光滑;

5.滑片上的彈性密封采用氟橡膠,并且模壓成型在滑片表面溝槽中,具有防火功能的金屬對金屬的密封作為彈性密封的背襯;

6.閥門具有自動泄放裝置(備選),在閥門完全關閉后,防止閥腔異常升壓并檢驗閥門的效果;

7.閥門開關指示器與開關位置同步,可以準確顯示閥門的開關狀態。

四、產品主要結構:

TG4X雙關雙斷閥的基本結構主要由以下兩部分

①閥體

閥體的主要零部件有閥體、閥芯、閥瓣(嵌主密封圈)、端蓋、底盤、填料等。閥芯與閥瓣是閥體部分的核心。閥芯通過上、下耳軸固定于閥體內,中間為流道口,兩側為斜楔面,在該楔面上銑有燕尾導軌同左右兩片閥瓣相連。

閥瓣是主密封件,閥瓣的表面為圓柱面,可達到B級硬密封精度,在該圓柱面上銑有一圈溝槽,采用模壓硫化的方法在其中*嵌有主密封圈(氟化橡膠或橡膠等),當閥門關閉時可形成硬軟密封。

②操縱器

操縱器的主要由指示標記牌,手輪,主軸,軸套,球頭銷,支架等組成,固定在端蓋上,通過連接銷與閥芯桿相連。操縱器部分是動作的執行機構,當閥門由開啟→關閉時,按順時針轉動手輪,閥芯先作90°旋轉運動,帶動閥瓣轉到閥體流道口位置,然后閥芯作向下直線移動,驅動閥瓣徑向擴張,向閥體內壁貼近,直到軟密封被壓入凹槽,使閥瓣表面與閥體內壁接觸,完成關閉過程。當閥門由于關閉→開啟時,按逆時針轉動手輪,閥芯先作向上直線移動,到一定位置后作90°旋轉運動使閥門處于導通狀態。

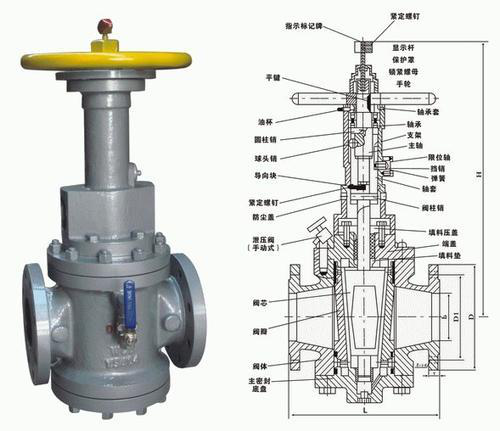

圖片4
