遠程智能開關井系統(智能調節針閥)
一、遠程智能開關井系統適用范圍
在天然氣井生產后期,出現了大量的低產井、產水井、間歇井,且氣井?dāng)?shù)量多,氣井開關井現場作業工作量巨大;
即使已經實現了遠程控制緊急開關井的截斷閥(井口緊急截斷閥和井口截斷電磁閥)也只有關斷功能,無法在開關井過程中調節閥門的開度,實現一個穩定的開井或關井過程。
無論以上的低產井、產水井、間歇井還是對于高產井或套壓大于6MPa的氣井只有人員在井廠才能開關井,工作量巨大,效率低,無法滿足氣井?dāng)?shù)字化生產管理的需求。
針對以上情況,遠程智能開關井系統按照人工現場開關井流程,現場采集處理油套壓和流量等數據,來控制調節針閥開度的大小,代替人工開實現遠程智能平穩開關井。
二、遠程智能開關井系統的組成和工作原理
2.1 遠程智能開關井系統的組成
遠程智能開關井系統由智能電動調節針閥、智能控制器、太陽能供電系統(太陽能+蓄電池)、RTU遠傳系統、檢測附件(油壓、套壓、管壓、流量計)等部分組成。
2.2 智能調節針閥與智能泡排棒自動加注裝置聯動工作原理
在自動投棒過程中,若泡排棒無法進入井筒,可利用智能調節針閥調節閥門開度大小甚至關井,控制井筒內天然氣流速,保證泡排棒能靠自身重量下落至井底(兩者控制參數需現場試驗后設置)。
三、遠程智能開關井系統的主要功能
1、天然氣井口的遠程正常開啟、遠程正常關閉和遠程緊急關閉的自動控制功能;
2、天然氣井口的手動正常開啟、手動正常關閉和手動緊急關閉的自動控制功能;
3、具有套壓、油壓、閥壓、管壓等壓變數據采集和遠傳功能;
4、具有流量計的數據采集和遠傳功能;
5、具有截斷閥的采控和遠傳功能;
6、具有智能調節針閥的采控和遠傳功能;
7、與智能泡排棒加注裝置配合,控制泡排棒的加注;
8、供電采用太陽能供電系統;
9、遠傳使用RS-A85接口,可使用現有的電臺或網橋;
10、工作溫度:-40~85℃;
11、具有防爆功能;
12、具有防水功能;
13、具有防沙功能。
四、遠程智能開關井系統(智能調節針閥)的主要參數

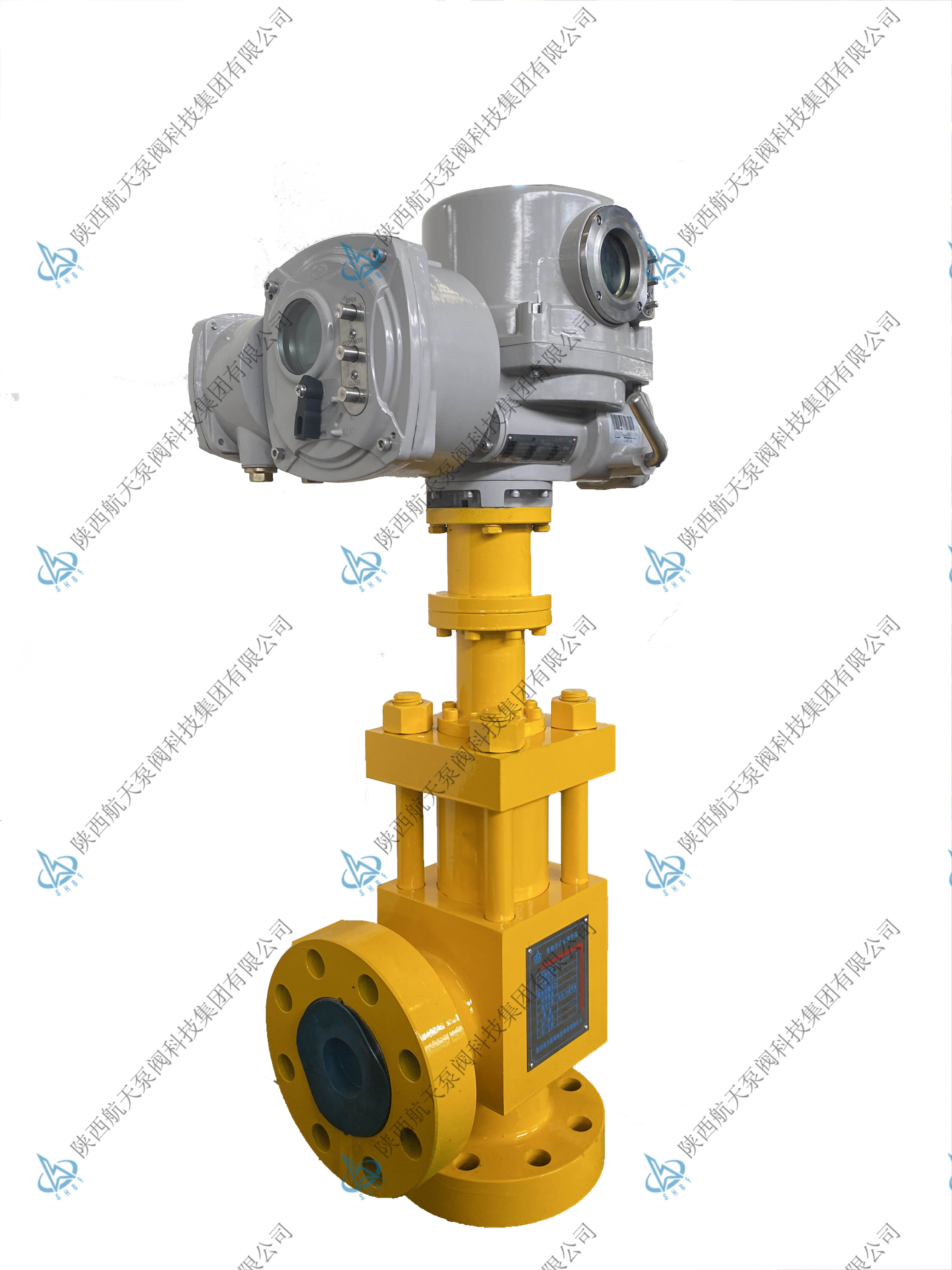

智能調節針閥主要參數:
• 額定壓力:70MPa; 公稱通徑:65mm(2 9/16″)
• 連接形式:API SPEC 6A 法蘭連接;
• 法蘭規范:2 9/16″×10000psi(BX153);
• 工作介質:石油、天然氣;
• 額定溫度: -29℃~121℃(P·U級)
• 產品規范級別:PSL3; 性能要求級別:PR1;
• 額定材料級別:DD; 制造標準: AP1Spec.6A
• 最大功率: 40W; 開閥工作一次時間:40W工作170秒;
• 關閥工作一次時間:40W工作170秒; 最大功率工作壓力:25MPa;
供電方式:太陽能+風能 。
