簡析T型、L型三通球閥

返回列表 來源:航天泵閥 查看手機網址
掃一掃!簡析T型、L型三通球閥掃一掃!
瀏覽:- 發布日期:2020-05-22 15:23:41【

陜西航天泵閥科技集團有限公司是以研發、生產、銷售及服務為一體的高新技術型化工閥門生產企業,專業生產鍛造球閥、三通球閥、清管閥、料漿閥、石油化工設備等產品,閥門品種齊全,在行業內率先通過ISO9001,CE國際認證等,并在各化工領域投入使用,用戶對我公司閥門產品高度認可。咨詢熱線:400-1800-803。

三通球閥

三通球閥

三通球閥有T型和L型,T型能使三條正交的管道相互聯通和切斷第三條通道,起分流、合流作用。L三通球閥型只能連接相互正交的兩條管道,不能同時保持第三條管道的相互連通,只起分配作用。三通球閥結構緊湊、外型美觀、密封性能好。適用于工作溫度≤70℃的水、液體或油類介質的管路上,用來轉換流向及接通或截斷路中介質。能實現管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。

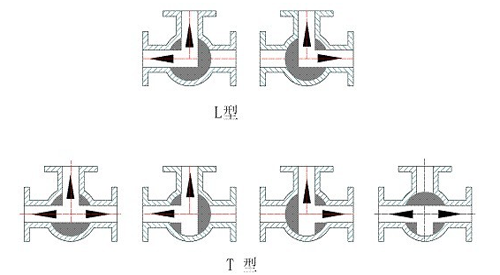

三通球閥流向示意圖

三通球閥流向示意圖

三通球閥的工作原理

一、開啟過程

1、在關閉位置,球體受閥桿的機械施壓作用,緊壓在閥座上。

2、當逆時針轉動手輪時,閥桿則反向運動,其底部角形平面使球體脫開閥座。

3、閥桿繼續提升,并與閥桿螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。

4、直至到全開位置,閥桿提升到極限位置,球體旋轉到全開位置。

二、關閉過程

1、關閉時,順時針旋轉手輪,閥桿開始下降并使球體離開閥座開始旋轉。

2、繼續旋轉手輪,閥桿受到嵌于其上螺旋槽內的導銷的作用,使閥桿和球體同時旋轉90°。

3、快要關閉時,球體已在與閥座無接觸的情況下旋轉了90°。

4、手輪轉動的最后幾圈,閥桿底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。

三通球閥的優點:

1、流體阻力小,其阻力系數與同長度的管段相等。

2、結構簡單、體積小、重量輕。

3、緊密可靠、密封性好,在真空系統中也已廣泛使用。

4、操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。

5、維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。

6、在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。

7、適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。
