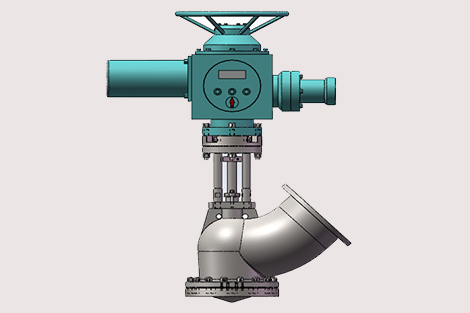

Y型料漿閥
Y型料漿閥直通式結構,流阻小、不容易結疤,左右閥體分開式,兩閥體之間夾有閥座,維修時只需拆開兩閥體的螺栓就可清洗或修理,若有損壞的零件也可以及時更換,閥體內腔受沖刷較嚴重的部位裝有硬質合金的保護襯板,在開啟閥門時,可以保護閥體不被介質沖刷、腐蝕,從而大大地提高了閥門的使用壽命,密封面之間堆焊硬質合金,硬度高。
訂購熱線:400-1800-803
結構特點
料漿閥結構特點為:左右閥體分開式,兩閥體之間夾有閥座,拆開連接兩閥體的螺栓就可更換閥座;閥體內腔裝有耐沖刷、耐腐蝕的護板,在開啟閥門瞬間,可以保護閥體不被介質沖刷、腐蝕,并對其整體進行化學鍍Ni.P處理,使表面硬度達到HRC60~62,具有高耐磨、耐腐蝕的優良功能。閥座密封面與閥瓣密封面均堆焊有司太立硬質合金,密封副間采用球面密封,使密封面為線接觸,保證密封的可靠性,并可防止結疤。閥門帶有上密封結構,全開時可以保護填料。閥門設有防轉機構,保證閥桿在開啟和關閉時只做直線運動,不做回轉運動。
閥門驅動方式有:手動、電動、氣動、齒輪傳動。

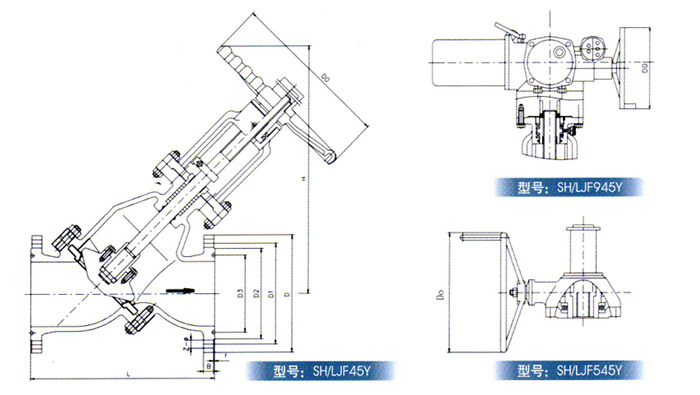

產品結構圖

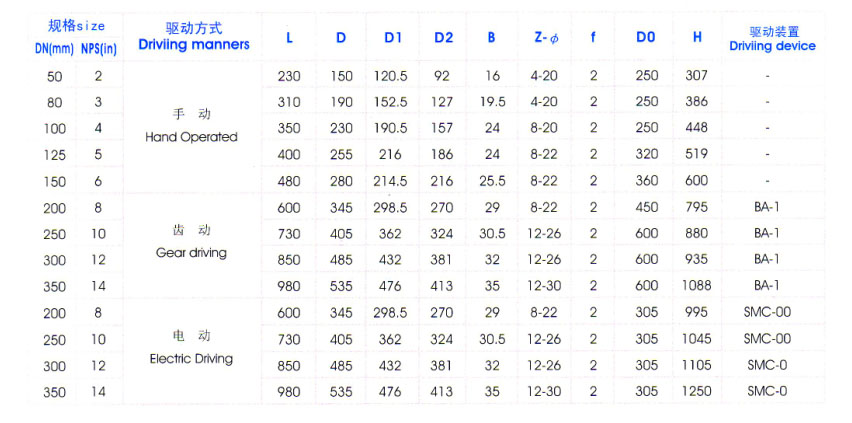

規格參數
產品設計規范
1、設計制造按:ASME B16.34、GB/T12235;
2、法蘭尺寸按:ASME B16.5、GB/T9112;
3、檢驗標準:API 598、GB/T13927。
使用范圍
氧化鋁漿料等、制紙、染料化工。

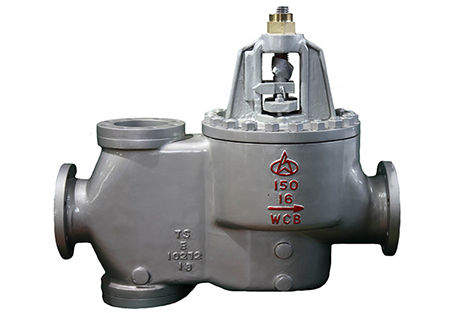

- 疏水調節閥
