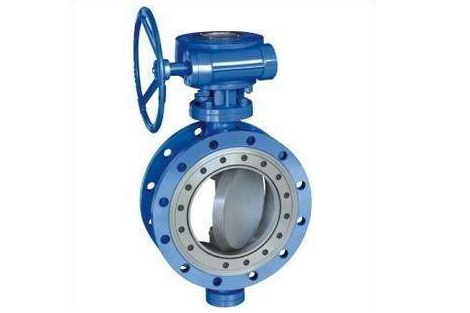

雙向流旋球閥
密封原理結合了固定球閥的前端密封與偏心蝶閥的強制密封,從而實現了高低壓雙向切斷。在密封副的兩個密封面上可根據不同的硬度需要運用太空等離子噴涂、以太激光濺射、真空保護滲復堆等先進工藝
雙向流閥門的最主要功能是既能在正向壓力時密封良好,在反向壓力或反向壓力大于正向壓力時也能密封良好。當正向壓力作用時,介質壓力推動閥板向前移動,閥桿變形,閥板密封面緊貼閥座密封面?zhèn)鬟f壓力,將閥座推向閥體臺階,使之密封良好。當反向壓力作用時,介質壓力推動閥板向后移動,閥桿變形,介質壓力同時推動閥座密封面緊貼閥板密封面?zhèn)鬟f壓力,將閥座推向閥桿極限變形位置,使之密封良好。
公稱通徑 (mm) |
公稱壓力 (Mpa) |
試驗壓力(Mpa) |
適用溫度 (℃)
|
適用 介質 |
||
殼體強度 試驗 |
正向密 封試驗 |
反向密封試驗 |
||||
DN50 ~3000 mm |
0.6 |
0.9 |
0.66 |
0.66 |
未注明為0~80℃可生產0~200℃ |
清水、 污水、 油品等 |
1.0 |
1.5 |
1.1 |
1.1 |
|||
1.6 |
2.4 |
1.76 |
1.76 |
|||
2.5 |
3.75 |
2.76 |
2.76 |
|||
4.0 |
6.0 |
4.4 |
4.4 |
標準內容 |
標準號 |
標準名稱 |
法蘭標準 |
GB/T9113-2000 |
整體鋼制管法蘭 |
GB/T17241.6-1998 |
整體鑄鐵管法蘭 |
|
結構長度標準 |
GB/T1221-2005 |
金屬閥門 結構長度 |
壓力試驗標準 |
GB/T13927-1992 |
通用閥門 壓力試驗 |
JB/T9092-1999 |
閥門的試驗檢驗 |
|
結構設計標準 |
GB/T12237-1989 |
法蘭和對焊連接鋼制球閥 |
GB/T12238-1989 |
法蘭和對夾連接蝶閥 |
|
使用材料標準 |
GB/T12226-1989 |
灰鑄鐵件技術條件 |
GB/12227-1989 |
球墨鑄鐵技術條件 |
|
GB/T12229-1989 |
碳素鑄件技術條件 |
|
GB/T12230-1989 |
奧式體鋼鑄件技術條件 |
零部件名稱 |
材料名稱或代號 |
閥體 |
灰鑄鐵、球墨鑄鐵、WCB、碳鋼 |
閥板 |
WCB、Q235、不銹鋼 |
閥桿 |
不銹鋼 |
閥座 |
WCB、Q235、不銹鋼 |
本閥門適用于水泵出口端、管網系統、回收系統、高位水槽、易水淹的污水系統、防倒流系統的雙向閥門,廣泛用于冶金、礦山、石化、化工、電力、環保、市政等行業和部門的管路啟閉、調節。
