氣井井口一體化裝置

將針型閥改進為電動針閥,與緊急切斷閥聯動,通過智能控制器將已有的油壓、管壓、流量計、截?cái)嚅y等相關信號采集處理,作為遠程智能開關井執行依據,依托無線傳輸系統,模擬人工開關井,最終實現遠程智能開關井功能。
訂購熱線:400-1800-803
立即咨詢
氣井井口一體化裝置

氣井井口一體化裝置

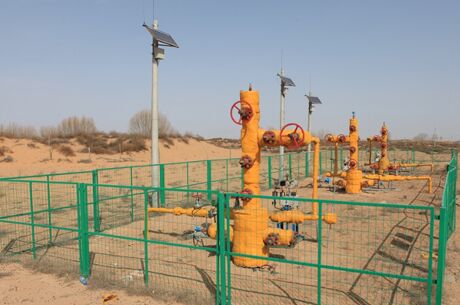

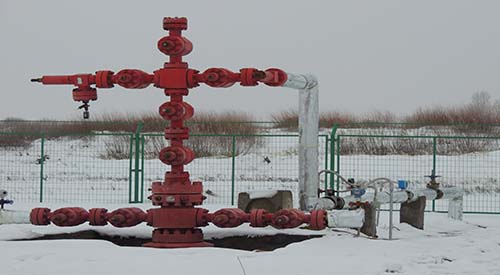

航天泵閥氣井井口一體化裝置(低溫)

產品開發背景
1.氣田氣井?dāng)?shù)量多,氣井開關作業工作量巨大。
2.低產井、產水井、間歇井井?dāng)?shù)較多,現場管理難度大。
3.現有已經實現了遠程控制開關井的閥門(井口截?cái)嚅y和井口電磁閥)為即開即關形式,無調節功能;只能針對低壓氣井(套壓=6MPa)進行即開即關操作,無法控制閥門開度,對于套壓大于6MPa的氣井仍然依靠人工現場開關井,而實際的現場操作人員不足,特別是大批量氣井開井作業時,工作量巨大,效率低,在一定程度上不能滿足氣井生產管理的需求。

技術特點

將針型閥改進為電動針閥,與緊急切斷閥聯動,通過智能控制器將已有的油壓、管壓、流量計、截?cái)嚅y等相關信號采集處理,作為遠程智能開關井執行依據,依托無線傳輸系統,模擬人工開關井,最終實現遠程智能開關井功能。

設備組成

遠程智能開關井系統設備主要由電控平衡式控制閥、電控緊急切斷閥、智能井口控制器、閥門開度控制傳感器、太陽能風能電供電系統、以及油套壓變送器、管壓變送器、流量計等設備組成。

性能參數
1.電控平衡式控制閥基本參數如下:
額定壓力:70MPa;
公稱通徑:65mm(2 9/16 ");
連接形式:API SPEC 6A 法蘭連接;
法蘭規范:2 9/16" ~ 10000psi(BX153);
工作介質:石油、天然氣;
額定溫度:-29℃ ~ 121℃(P•U級);
產品規范級別: PSL3;
性能要求級別: PR1;
額定材料級別: DD;
制造標準: AP1Spec.6A;
最大功率:40W。
2.系統耗電參數如下:
1)直通道切斷閥功率:110W 20W;
開閥工作一次時間:100W工作6秒20W2秒;
關閥工作一次時間:20W2秒;
最大功率工作壓力:22Mpa。
2)電控平衡式控制閥率:40W;
開閥工作一次時間:40W工作170秒;
關閥工作一次時間:40W工作170秒;
最大功率工作壓力:22Mpa。
3.太陽能供電系統參數如下:
150Ah電池一塊,150W太陽能一塊。
開關井流程

1.遠程及就地正常開井-系統下達開井指令-主控系統-緊急切斷閥-調節閥-正常開井;
2.遠程及就地正常關井-系統下達關井指令-調節閥-緊急切斷閥-正常關井;
3.遠程及就地緊急關井-系統下達緊急關井指令-緊急切斷閥-調節閥-同步關閉-緊急關井;
4.智能自動關井-系統檢測壓力異常-自動下達緊急關井指令-緊急切斷閥-調節閥-同步關閉-自動關井。

功能和指標如下

1.實現天然氣井口的遠程開啟及關閉控制功能
2.開關井功能能夠自動實現,不需要現場參與
3.具有遠程和現場兩種開啟及關閉方式
4.保留原有緊急切斷閥的緊急切斷功能
5.保證原有的針閥節流控制功能
6.供電采用太陽能供電系統
7.遠傳使用現有的電臺或網橋
8.工作溫度:-40~85℃
9.防爆等級:Exd II BT4
10.具有防水功能
11.具有防沙功能

氣井遠程控壓急斷裝置
氣井遠程控壓急斷裝置
氣井遠程控壓調節急斷裝置,實現了氣井遠程控壓開關、集輸管線緊急安全切斷及智能控制集成的目的,可達到降本增效及精細化管理。
直通道遠程關閉緊急切斷閥(Ⅳ代)
直通道遠程關閉緊急切斷閥(Ⅳ代)
直通道遠程關閉緊急切斷閥(四代)采用自力式機械式模式+電動遠程控制,是繼三代遠程控制緊急切斷閥、氣動遠程控制緊急切斷閥之后的又一更新?lián)Q代產品。
遠程控制緊急切斷閥(Ⅲ代)
遠程控制緊急切斷閥(Ⅲ代)
遠程控制緊急切斷閥保留機械式緊急切斷閥的原有特性的基礎上,增加了新功能 ——遠程開關功能。
