GB楔式截止閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。

訂購熱線：400-1800-803

產品特點

1.驅動裝置根據客戶的要求提供，未指明的情況下，采用手輪驅動。

2.上裝式閥桿螺母使閥門在開啟位置，即使卸下手輪，閥桿閘板不會下落。

3.填料采用柔性石墨材料，密封性能可靠。用戶有要求時可提供填料隔環和注油脂結構。

4.閥門上密封的設計，全開時可保證填料，密封可靠。（不推薦帶壓更換填料）

5.升降式閥桿。閥桿與閘板采用T型槽連接，閥桿T型頭部整體鍛造成型，保證了足夠的連接強度。

材料明細

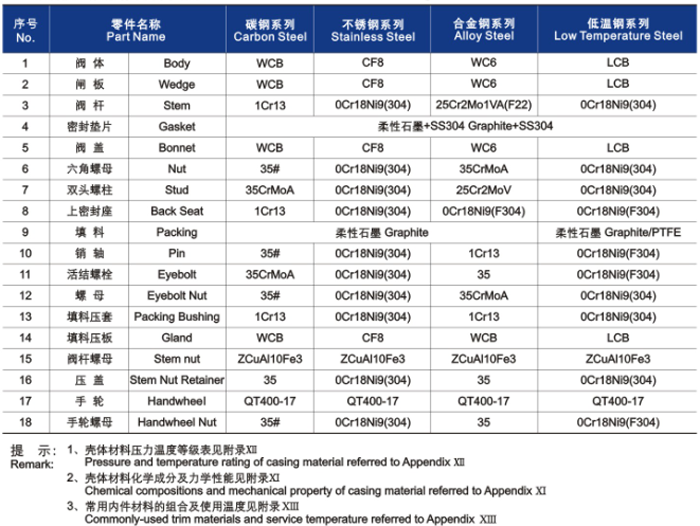

GB楔式閘閥材料明細

技術性能規范

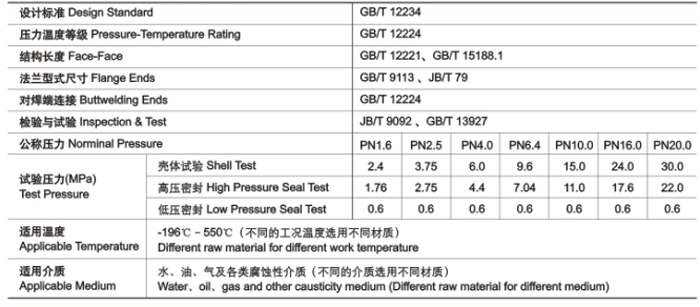

GB楔式閘閥技術性能規范

產品結構圖

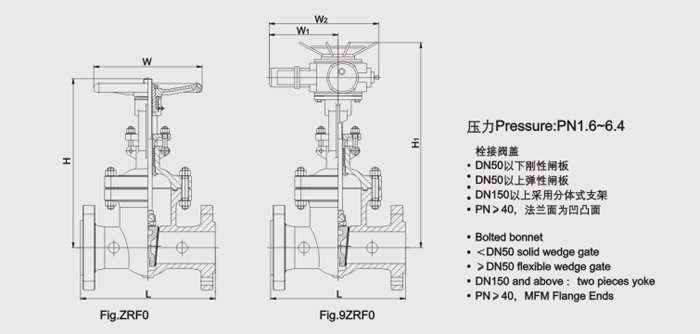

GB楔式閘閥結構圖

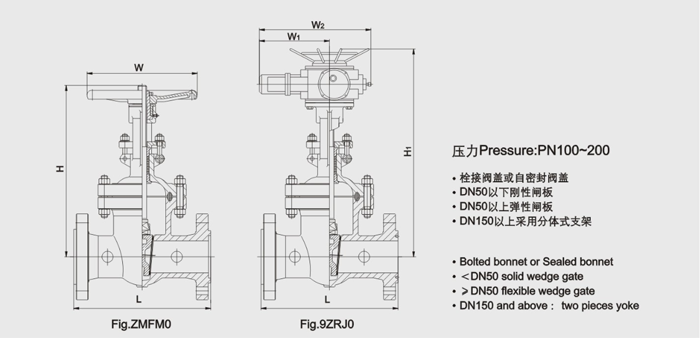

結構圖PN10-20

規格范圍

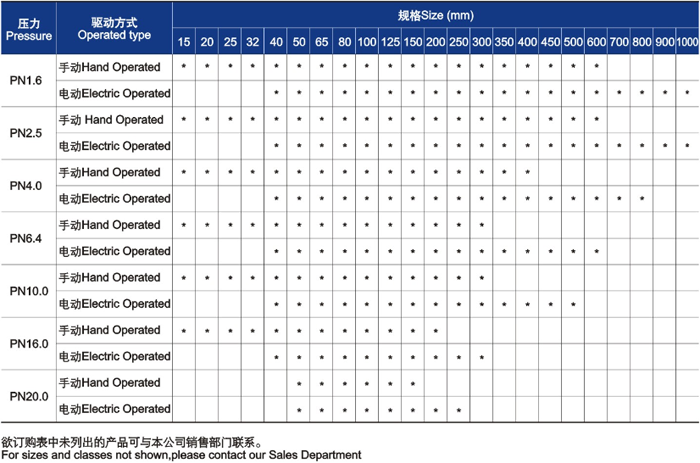

供貨范圍

參數規格

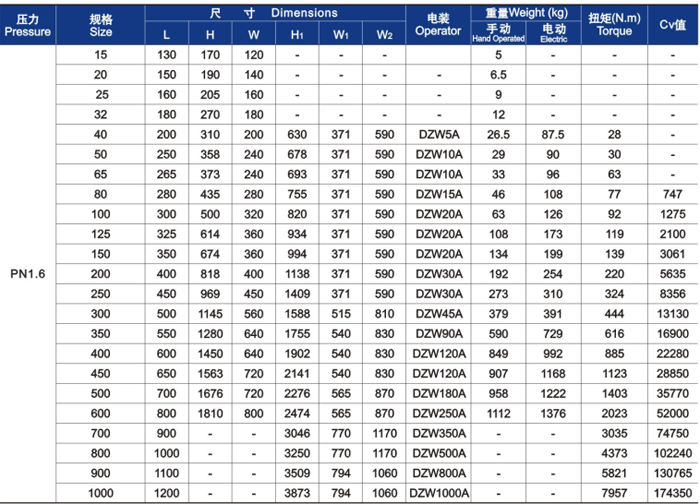

GB楔式閘閥外形尺寸和重量

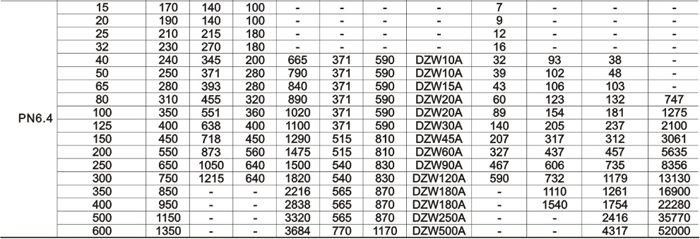

PN6.4

PN20
