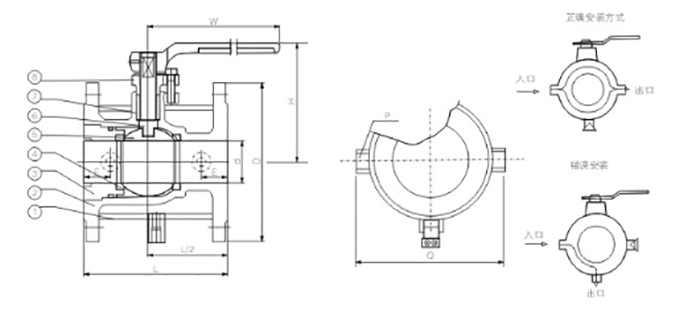

保溫球閥
該產品具有良好的保溫保冷特性,且閥門的通徑與管徑一致,同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中,以輸送常溫下會凝固的高粘度介質。
由于采用整體式結構,因而保溫球閥比一般球閥體積更小,重量更輕,且無外漏,密封性能良好,夾套采用t碳素鋼焊接比鑄造的更加牢固。
1.承壓件的材料能承受介質溫度的變化而引起的膨脹、收縮,密封部位的結構在溫度變化時不會產生永久的變形。用于-100℃以下工況時,閥門零件在精加工前應進行深冷處理,即將零件浸放在液氧箱中進行冷卻,當零件溫度達到-196℃時,開始溫度1-2h,然后取出箱外自然處理到常溫,重復循環2次。
2.閥蓋采用長頸結構,其目的保護填料函的功能,使填料函處于離低溫較遠的位置,保證填料的密封效果。同時還可以纏繞保冷材料,防止冷能損失。長頸的勁長可根據使用溫度和保冷材料的厚度來選擇不同的長度。當填料密封效果降低時,可以從填料函的壓差,提高密封性能。
3.使用溫度低于-100℃時,閥桿材料經過鍍鉻或氮化處理,提高閥桿表面硬度,提高填料密封的可靠性。
4.低溫球閥具有防止異常升壓結構,由于低溫閥門介質氣化后,其體積急劇膨脹,壓力會異常升高,當閥門中腔壓力升高時,閥門中腔和進口側連通,或在閥門進口端安裝泄壓閥,保證閥門安全使用。
5低溫球閥用的墊片具有在常溫下、低溫狀態及溫度變化下能可靠密封性和復原性。
設計標準:ASME B16.34 GB/T12224;
結構長度:ASME B16.10 GB/T12221;
連接法蘭:ASME B16.34 JB/T 79;
驅動方式:手動、電動、氣動;
試驗和檢驗:JB/T9092 API 598;
適用介質:石油、膠類等易凝固介質;
注:系列閥門連接尺寸可根據用戶要求設計制造。
