如何正確選擇閥門電動執行器

2017-08-18 17:26:38

電動執行器是實現閥門程控、自控和遙控不可缺少的設備,其運動過程可由行程、轉矩或軸向推力的大小來控制。由于電動執行器的工作特性和利用率取決于閥門的種類、裝置工作規范及閥門在管線或設備上的位置,因此,正確選擇閥門電動裝置,對防止出現超負荷現象(工作轉矩高于控制轉矩)至關重要。

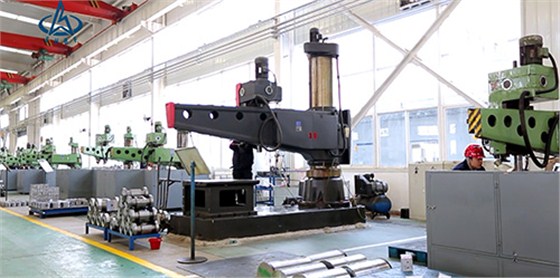

航天泵閥廠區介紹 (14)

那么就由航天泵閥的小編為您帶來正確選擇閥門電動執行器的依據:

1.操作力矩:操作力矩是選擇閥門電動裝置的最主要參數,電動執行器輸出力矩應為閥門操作最大力矩的1.2~1.5倍。


2.操作推力閥門電動裝置的主機結構有兩種:一種是不配置推力盤,直接輸出力矩;另一種是配置推力盤,輸出力矩通過推力盤中的閥桿螺母轉換為輸出推力。

3.輸出軸轉動圈數:閥門電動裝置輸出軸轉動圈數的多少與閥門的公稱通徑、閥桿螺距、螺紋頭數有關,要按M=H/ZS計算(M為電動裝置應滿足的總轉動圈數,H為閥門開啟高度,S為閥桿傳動螺紋螺距,Z為閥桿螺紋頭數)。

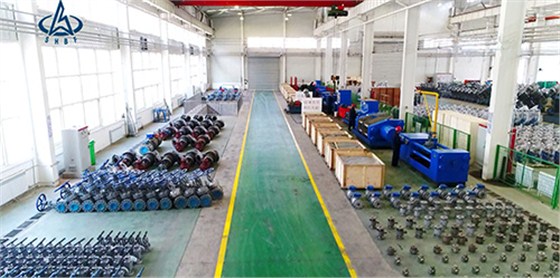

航天泵閥廠區介紹 (13)

4.閥桿直徑對多回轉類明桿閥門,如果電動裝置允許通過的最大閥桿直徑不能通過所配閥門的閥桿,便不能組裝成電動閥門。因此,電動裝置空心輸出軸的內徑必須大于明桿閥門的閥桿外徑。對部分回轉閥門以及多回轉閥門中的暗桿閥門,雖不用考慮閥桿直徑的通過問題,但在選配時亦應充分考慮閥桿直徑與鍵槽的尺寸,使組裝后能正常工作。
5.輸出轉速:閥門的啟閉速度若過快,易產生水擊現象。因此,應根據不同使用條件,選擇恰當?shù)膯㈤]速度。
6.閥門電動執行器有其特殊要求,即必須能夠限定轉矩或軸向力。通常閥門電動裝置采用限制轉矩的連軸器。當電動裝置規格確定之后,其控制轉矩也就確定了。一般在預先確定的時間內運行,電機不會超負荷。

航天泵閥及研發、生產、銷售、服務為一體,是專業生產球閥料漿閥、放料閥疏水閥、撬裝設備、氣井井口一體化裝置的閥門廠家。真誠、專業、規范、創新您身邊的閥門專家,咨詢熱線400-1800-803
