T型三通球閥

產品簡介

T型三通球閥造型美觀、結構緊湊合理，密封性能好。能實現管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

產品詳情

功能特點

三通球閥適用于在-46℃ ~+200℃溫度下對腐蝕或非腐蝕性液體、氣體、粉末介質實現切換、混合和分流；開閉過程中，流路通暢減小了壓力損失，操作省力、維修方便；五種流向類型滿足不同工藝要求，可進行手動、氣動、電動控制。

產品結構圖

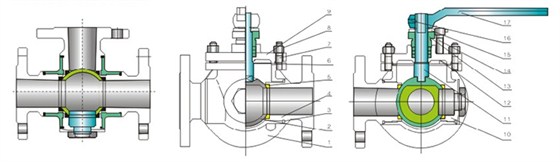

三通球閥產品結構圖

結構特點

1.閥座可設計成四面浮動球和固定球，流態穩定，密封可靠；
2.結構可設計成側裝式和頂裝式，雙向密封設計；流向切換絕無串流；
3.防飛出閥桿設計；
4.防靜電設計；
5.兩位(開和關位置)鎖定設計

結構特點

基本設計規范：ANSI B16.34
壓力溫度等級：ANSI B16.34、DIN3356
結構長度：ASME B16.10
連接法蘭：ASME B16.5、DIN 2543-2551
檢驗與試驗：API598、DIN3230
