排污閥是由閘門演變而來的,利用齒輪旋轉90度帶動閥桿提升實現開啟和關閉的目的。 排污閥不僅結構簡單、密封性好,而且體積小、重量輕、材料耗用少、安裝尺寸小,特別是驅動 力矩小,操作簡便,易實現快速啟閉。此外,快速排污閥可根據介質性質,使用多種材質,滿足各種介質的工況要求!

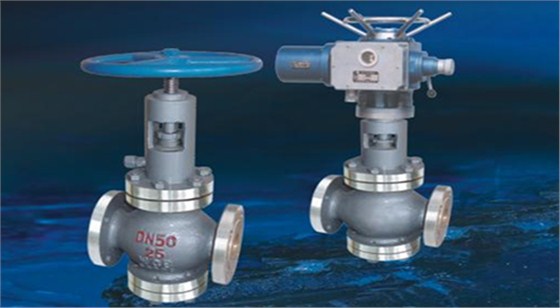

根據排污閥的特點航天泵閥研發生產的(K)PJ41Y型節流截止排污閥,是一種新型耐沖刷的排污閥門,它采用與介質接觸的零件選用特別耐沖刷的材料,閥瓣與閥座的密封為軟硬雙重密封,使密封可靠;設有平衡孔使閥門開關輕便靈活,同時具有節流、放空、截止功能,使用壽命長等特點。
該閥門主要用于石油、天然氣、含硫天然氣(含H2S+CO2<8%)城市燃?xì)饧昂须s質的非腐蝕性介質。
常閉狀態:閥蕊硬密封副壓在浮動閥座凸臺上,形成一道硬質密封,同時嵌在閥座外面與閥蕊端面緊壓,形成第二道密封。雙重密封結構保證了閥門的零泄漏。
節流排污狀態:閥蕊密封副離開閥座,在閥蕊處設有平衡孔,使閥門開啟極為輕便,閥門開啟后,管道中的介質、雜質一同流過閥套、閥座,同時實現節流與排污。閥蕊、閥座密封面利用套墊斜角改變介質流向,具有自清功能,使密封副不夾帶雜質。
關閉狀態:管道中介質排放后關閉閥門。介質從套墊歇腳處進入閥座通道,流阻系數增加,流速加快。斜角改變介質流動方向,產生渦,閥座端面介質徑向力增加,實現閥座密封的吹掃。閥蕊密封副接近閥座時,套墊與閥座通道的配合間隙阻止較大顆粒介質流向密封副,加之流速的進一步增大和介質橫向力的吹掃,閥門關閉時密封副雜質已完全清掃干凈,保證了閥門排污后的密封性能,從而進一步保證排污后密封性能也能達到無泄漏。因此大大提高了排污能力并延長了使用壽命。
航天泵閥專業閥門定制廠家精研產品質量,打造服務團隊,40年行業經驗造就客戶貼心體驗,歡迎來電咨詢。免費咨詢熱線:400-1800-803
