一、簡介:

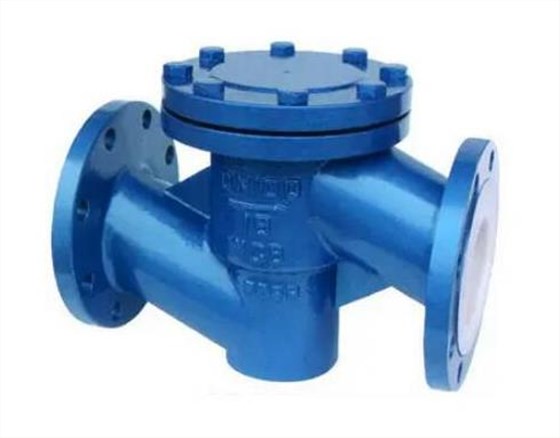

襯氟止回閥是一種依靠介質本身的流動而自動啟、閉閥瓣用來阻止介質逆向流動的自動閥門,止回閥屬于自動閥類,主要用于介質單向流動的管道上,只允許介質向一個方向流動,以防止發生事故。本類襯氟止回閥在管道中一般應當水平安裝。通過選用不同的材質,可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
二、產品應用:
H44F46襯氟旋啟式止回閥適用在-50°C-150°C的各種濃度的水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑, FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
三、安裝使用說明:
1襯氟旋啟式止回閥垂直安裝在水平管道上,使用是一般處于開狀態。
2襯氟旋起式止回閥應優先安裝在水平官道上,也可安裝在管內介質自下而上流動的垂直管道上。
3安裝前應先進行以下工作
a.卸掉襯氟閥門門通道兩端的悶蓋和泡沫板,清潔內腔,去除油垢;
b.剝?nèi)ラy瓣表面上的油紙,去除閥瓣面上的油垢;
4安裝時介質的流向須限制。
5通過管路的介質不應帶有硬質顆粒,以免損傷密封面
6該襯氟閥門出廠前以逐臺進行檢驗和試驗合格,安裝單位可直接壓力試驗或安裝使用。
四、零部件材料:
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄鋼 |
||
Z |
C |
P |
R |
PL |
RL |
||
1 |
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
2 |
閥瓣/閥桿 |
35 |
1Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
3 |
襯里/閥座 |
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
|||||
4 |
緊固螺栓 |
WCB |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||
5 |
螺母 |
PTFE(F4) |
CF8 |
CF8 |
