隔膜閥的原理與結構,你了解哪些?

2020-06-29 10:59:38

陜西航天泵閥科技集團有限公司是以研發、生產、銷售及服務為一體的高新技術型化工閥門生產企業,專業生產鍛造球閥、三通球閥、清管閥、料漿閥、石油化工設備等產品,閥門品種齊全,在行業內率先通過ISO9001,CE國際認證等,并在各化工領域投入使用,用戶對我公司閥門產品高度認可。咨詢熱線:400-1800-803。

隔膜閥

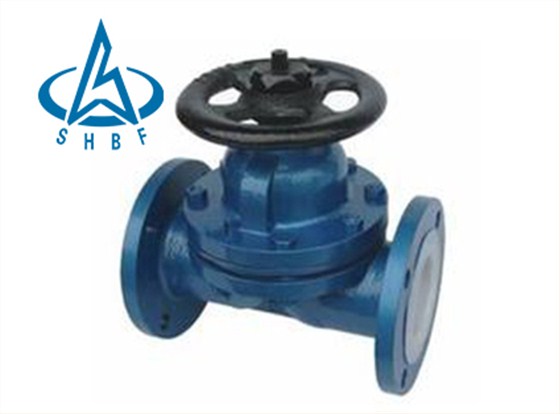

手動隔膜閥

隔膜閥是一種新型閥門,也是一種特殊形式的截斷閥,在介質中主要起切斷接通介質及分流、節流作用。隔膜閥在石油、化工、電力、醫藥、環保等行業應用廣泛。

隔膜一般采用襯搪瓷、橡膠、塑料等彈性、耐腐蝕、非滲透性材料制成。隔膜閥的密封原理是靠操作機構的向下運動壓下隔膜與閥體的通道相密合,從而達到密封。隔膜閥把隔膜作封閉件,隔開閥體中腔和閥蓋內腔,使隔膜上方閥桿、閥瓣等零件不受腐蝕,無填料機構,沒有填料泄露問題,安全可靠。

隔膜閥

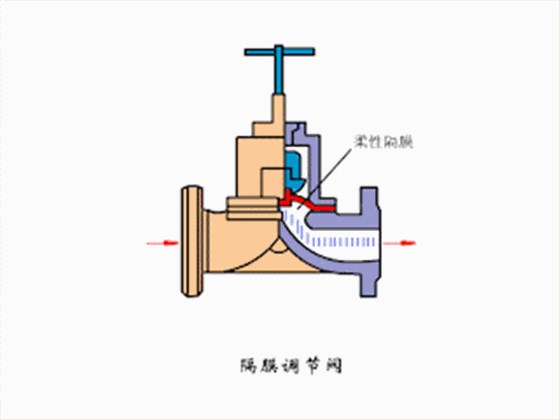

隔膜調節閥原理

隔膜閥通常采用法蘭連接,按驅動方式可分為手動、氣動和電動三種;按結構形式可分為:屋脊式、直角式、閘板式、直流式、截止式和直通式六種。航天泵閥小編為大家舉例三種結構形式進行簡單的介紹:

屋脊式

屋脊式(堰式)

屋脊式隔膜閥,閥體具有襯里,能更好的發揮出其耐腐蝕特性。

直通式

直通式

直通式隔膜閥可用于真空度較高的管道。該閥的流體阻力比直角式隔膜閥的大,密封面積大,密封性好。

閘板式

閘板式

閘板式隔膜閥流體在內腔直流,流體阻力最小,適用于粘性流體、水泥漿及沉淀性流體。

氣動隔膜閥

氣動隔膜閥

隔膜閥結構簡單,由閥體、膜片和閥頭三個主要件組成,所以拆卸維修速度快,更換隔膜時間短。航天泵閥小編建議使用隔膜閥應注意以下幾點:

1、隔膜閥耐溫性能受隔膜限制,一般只能耐60℃~80℃,最高(氟化橡膠)也不超過180℃。

2、隔膜閥不宜在較高壓力的管路中,一般在6kgf/cm2(0.6MPa)之內。

3、使用時,介質中不能含有較硬顆粒,防止壓傷密封面,影響閥門密封性能。

4、隔膜閥密封是靠隔膜片密封,開關次數久,隔膜片容易拉壞,影響密封。

5、不宜用于輸送有機溶劑和強氧化介質的管路中。
